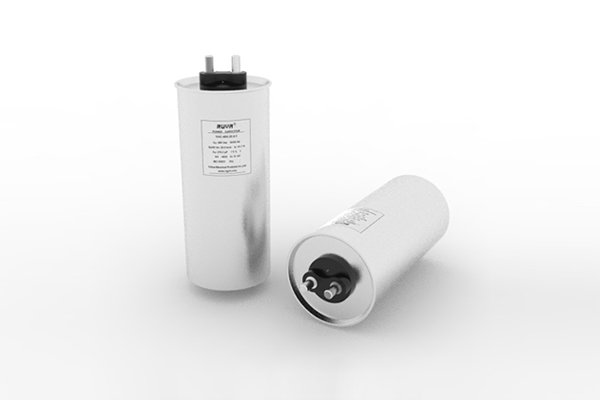

YHC 單相交流濾波電容器
-
產品特點 -
產品用途 -
產品結構
● 損耗小，高脈沖電流承受能力
● 良好的自愈性和耐壓性，長期穩定性高
● 干式樹脂填充 無泄漏風險 阻燃等級UL94 V-0
● 防爆設計，過壓力保護更安全
● 防塵罩或防震危險端子
● 電力電子設備或動力裝置中的交流濾波電路
● 用于風電、光伏、UPS等場合
● 用于功率傳感器的交流濾波和電源系統
● 電介質：聚丙烯
● 電極：金屬真空蒸發層
● 外殼：擠壓圓柱形鋁殼
● 封裝：軟態聚氨酯UL94 V-0
● 端子：帽式設計和螺栓式設計
技術參數 / Technical Parameter
-
引用標準
IEC 61071 (idt GB/T 17702)
自選IEC 60831 (idt GB/T 12747)
-
額定均方根電壓 (Urms)250 Vac～1000 Vac
-
額定頻率(fN)50 / 60 Hz
-
額定電容量(CN)10μF～600 μF
-
連接方式單相 1 phase
-
過電壓（Umax）
1.1 Urms: 8 h/d 1.15 Urms: 30 min/d
1.2 Urms: 5 min/d 1.3 Urms: 1 min/d
1.5 Urms: 50 ms×1000 times
-
介質損耗角正切（tanδ0）0.0002
-
損耗角正切（tanδ）≤0.0010 (100 Hz, 20℃)
-
極間耐電壓（UT-T）2.15 Urms or 1.5 UN (50/60 Hz), 10 s
-
極殼耐電壓（UT-T）4 000 Vac (50/60 Hz),10 s
-
絕緣電阻≥10 000 s（20℃,500 V,1 min）
-
氣候類別40/70/56
-
工作溫度范圍-40℃～+70℃
-
最高熱點溫度+85℃
-
貯存溫度范圍-40℃~+85℃
-
最大允許濕度95%RH
-
最高海拔
2000m：電流不降額
2000m to 4000m：電流每500m按3%降額
-
預期壽命△C/C|≤3% after 100 000h @ 0.8Urms, θhs ≤70℃
-
冷卻方式自然空氣或強制冷卻
-
安全裝置自愈特性和過壓隔離開關
-
引出端
螺栓式端子：M8為6N·m，M10為8N·m
插片式端子：M5為2N·m，M6為3N·m
-
內部填充料軟態聚氨酯
-
安裝位置室內安裝
-
安裝與接入方式外殼底部螺紋M12 或 M16 螺柱接入，M12 為 10N·m，M16 為 12N·m
